디지털 가스 차압계



  제품명 : 디지털 가스 차압계

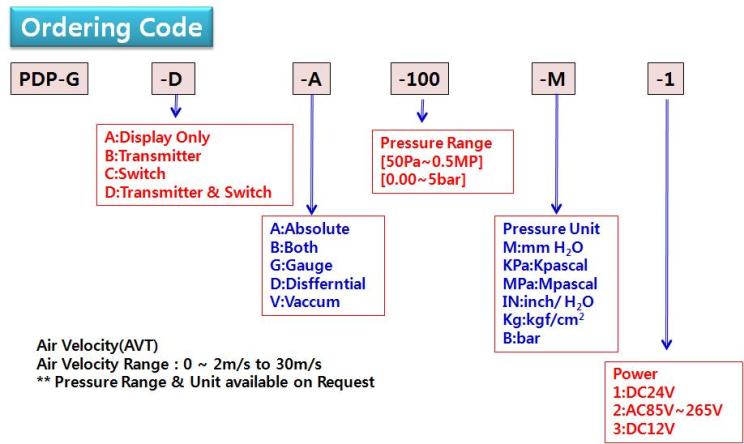

  모델명 : PDP-G Series
  제조업체 : 파인시스
  가격 : 견적가
  결재방법 :
  최소주문량 :
  납기 : 2주
  운송방법 :
  반품여부 : 불가
  담당부서 / 담당자 : 기술영업 /
  연락처 : 032-507-8771-2




PDP-G 차압계는 공기 또는 비부식성 기체의 차압,정압,연성압(±),진공압,
절대압,대기압,게이지압을 정밀하게(±0.5%) 측정하여 디지털로 표시
(LCD 5digit)하고 전류(4~20mADC), 전압(1~5VDC)를 출력한다
옵션으로 통신(RS485) 및 접점 출력를 지원한다.
◈ 적용분야- 반도체 장비- 난방, 환기 및 에어 컨디셔닝 (HVAC) - 에너지 관리 시스템 - 공조 제어 및 팬(Fan) 제어 (VAV) - 환경 오염 제어
PDP-GD 차압 게이지는 정확하게 차압, 정압, 연성압 (±), 진공압등 공기 또는 비부식성 가스 압력을 (± 0.5 %) 정밀도내에 측정하는 기기입니다.
5자리 LCD 디스플레이
전류(4~20mA)출력
통신(RS485)출력
범위 조정(4~20mA-10:1)
Ex d II C T5 / IP67
일반
정격최대압력범위 : 정격 압력의 2배
사용유체 : 공기 및 비부식성 기체사용
압력범위 : 0-50Pascal to 0.5MPascal

전원사양
전원 : 24V DC
결선 : 2 나사식 단자대
표시방법 : 5자리 LCD
동작대기시간 : 10분
아나로그출력(주문사양)
결선 : 2 나사식 단자대
출력신호 : 4~20mADC(최대 30mADC)2선식/1~5V DC
출력인피던스 : 0~1100옴
출력값 조정 : 설정 키(key) 조정

디지털출력(주문사양)
통신사양 : RS485

성능 (24℃ 상온)
정밀도 : ±0.5% F.S.이하(직선성,반복성,재현성 포함)±0.25%(주문사양)
작동 온도 : 0 to 70℃

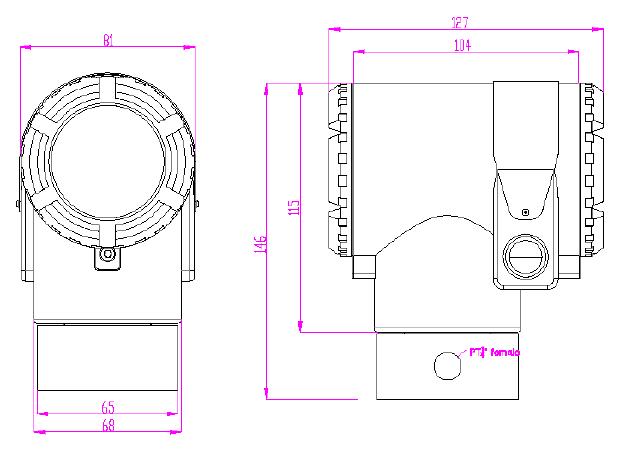

부속연결
연결관 : NPT1/4" 암나사
몸체 : 알루미늄 다이 캐스트보호
등급 : Ex d IIC T5 / IP67
중량 : 약 1.9kg


기본 부속품 설치브라켓 및 볼트
