디지털 압력 트랜스미터



  제품명 : 디지털 압력 트랜스미터
  모델명 : PDP-시리즈
  제조업체 : 파인시스
  가격 : 견적가
  결재방법 :
  최소주문량 :
  납기 : 발주후 20일
  운송방법 :
  반품여부 : 불가
  담당부서 / 담당자 : 기술영업부 / 공석범
  연락처 : 017-748-7224




산업현장의 압력을 아나로그 방식이 아닌 디지털방식으로 측정하며 각종 계장 신호들을
통하여 중앙 모니터링이 필요한 현장에서 사용하시기 편리합니다

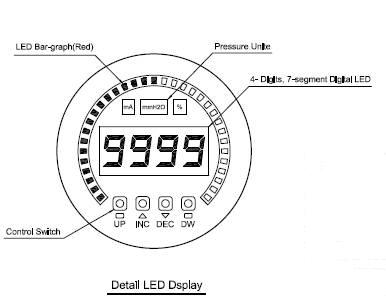

1) 마이크로프로세서에 기반을 둔 디지털압력계로써 4 digit digital LED 와 bar-graph display가 가능하다.
2) Stainless steel 316L diaphragm 센서를 사용하여 부식성 환경에 강하다.
3) Gauge, Absolute, Vacuum & Compound 압력 측정이 가능하다.
4) 4-20mA 출력을 옵션 사양으로 사용이 가능하다
◆ TECHINCAL DATA
1) Input
-. Measuring Principle : Piezoresistive Silicon Sensor
-. Pressure Reference : Gauge, Absolute, Vacuum & Compound
-. Measuring Ranges(bar) Gauge : 0~0.1, 0.2, 0.5, 1, 2, 3, 4, 6, 10, 15, 20, 25, 35, 50,100, 200, 350
-. Absolute : 0~1, 2, 5, 10, 20, 50, 100, 200, 350
-. Vacuum : -1~0
-. Compound : -1~1, 2, 3, 5, 10, 20, 35, 50, 100, 200, 350
Note) Other ranges are available on request.
-. Over Pressure Limit : 3.0 × Full scale without damage
-. Unit for process value

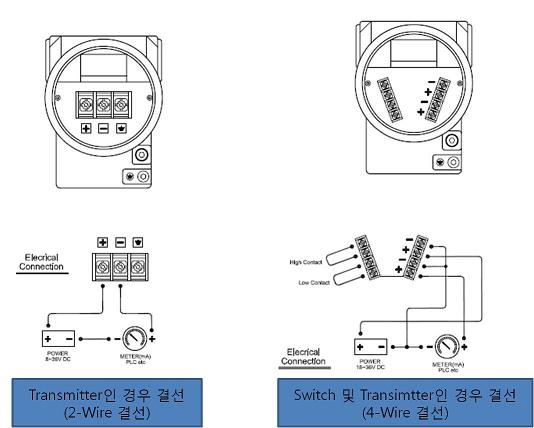

-. Electrical Connection Field case
-. Conduit Connection 1/2"PT, female

2) Output
-. 4~20mA Analog output signal
-. Local Display 4 Digits, 7-segment digital LED
-. LED Bar-graph(Red)
-. Unit for process value
-. Electrical Connection Field case
-. Conduit Connection 1/2"PT, female
-. Switch Out Put(relay) : AC 230V 0.5A/DC30V 2A

3) Electrical Specifications
-. Excitation Voltage 10~36V DC
-. Supply Current Max. 0.15A
-. Signal Current Limited Max. 23.0mA
-. Load Limitation Max. 750ohm

4) Peformance Specifications
-. Accuracy ±0.25% FSO, ±0.5% FSO for sealed diaphragm
-. Non-linearity ±0.100% FSO typical
-. Repeatability ±0.015% FSO typical
-. Pressure Hysteresis ±0.010% FSO typical
-. Long Term Stability ±0.3% FSO over 6 months
-. Operating Termperature -40~125℃
-. Temperature Compensated 0~82℃
-. Thermal Sensitivity Shift ±0.2% FSO typical
-. Thermal Zero Shift ±0.2% FSO typical

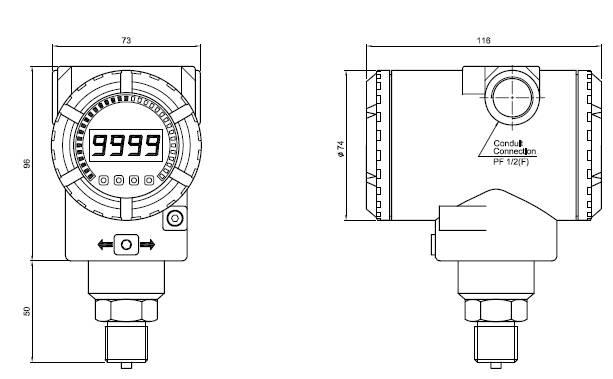

5) Physical Specifications
-. Process Connection Thread Type : PT, NPT, PF
-. Thread Size : 1/4", 3/8", 1/2"
-. Flange Type : JIS, ANSI, DIN(Flate or "I" flange)
-. Process Media Gases & liquids compatible with stainless steel 316
-. Materials Case : ALDC
-. Diaphragm : Stainless steel 316L
-. Wetted parts : Stainless steel 316
Note) Sealed diaphragm available on request
-. Enclosure Rating IP65
-. Explosion protection Ex d IIC T6
