Volt 메타



  제품명 : Volt 메타
  모델명 : V-View
  제조업체 : 파인시스
  가격 : 견적가
  결재방법 :
  최소주문량 :
  납기 :
  운송방법 :
  반품여부 : 불가
  담당부서 / 담당자 : 기술영업 /
  연락처 : -32-624-0051

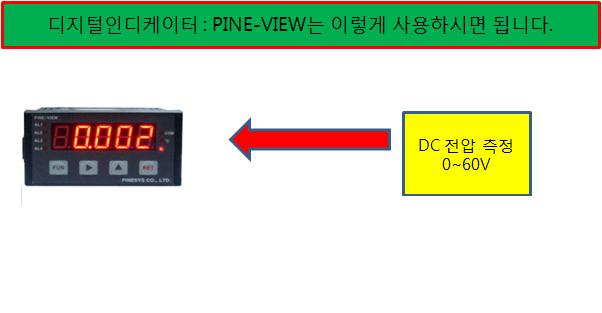

V-VIEW 제품은 고성능 A/D Converter와 Micro-Processor를 채택한 멀티입력형 Digital Indicator로써 입력사양은 DC 0~60V 입력 신호를 받아 사용 할 수 있으며 현장에서 입력 신호 사양의 레인지를 변경하여 사용 하시면 됩니다.
입력신호를 받아 4 Digits FND로 표시하며 표시 칼라는 RED를 사용합니다.
또한 경보 알람 신호를 위한 접점 출력(2P 및 4P),전송출력(4~20mA) 및 통신 기능으로 RS-422/RS-485등을 옵션 사양으로 선택하여 사용 하실 수 있습니다.
1) DC 0-60V 입력
2) 정밀도 : 제어시는 ±0.2% full sacale. / 전송출력시는 ±0.25% full sacale.
3) Display : LED 5digits(처음 1digit는 연산기호 사용)
4) 센서 보정 기능
5) 측정 값에 대한 홀드 기능.
6) 16 bit A/D Converter.
7) Dead band 세팅 기능.

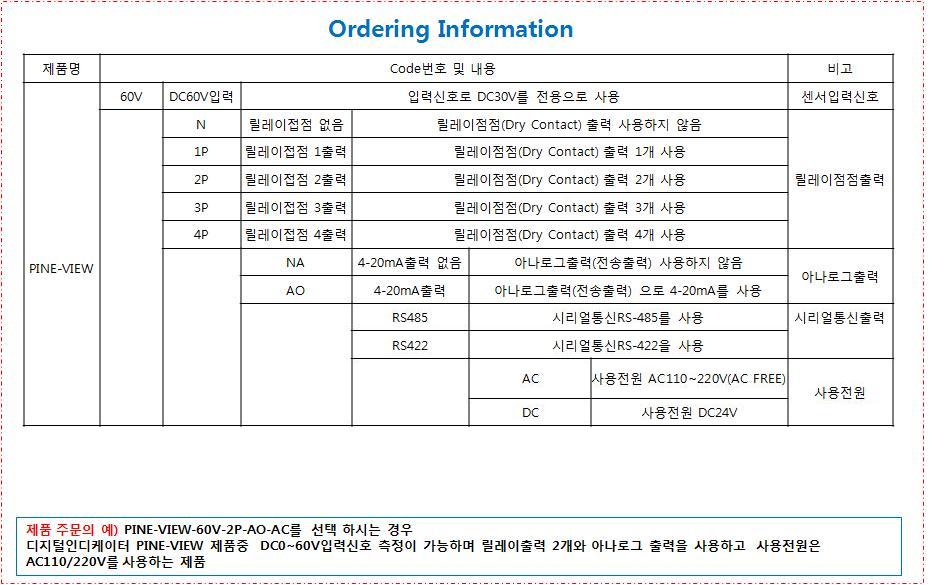

8) 출력신호 ( Option ) : Relay (Max 4P),4-20mA,RS-422/485
9) Auto Zero 기능
10) 릴레이점점 지연 시간 조절 가능
11) 아나로그출력(4-20mA등)을 역으로(20-4mA로) 전환 출력 기능.
■단일신호입력 - DC 60V
■ 정도 : ±0.2% / 전송출력 : ±0.25%(Full Scale)
■ 측정 및 표시주기 : 100ms
■ 입력저항 : 400KΩ
■ 신호원 저항 : Ω/Line
■ NMRR/CMRR:50dB 이상 /140dB 이상
■ 경보 Alarm(Option) : 채널: 1~4 Alarm / 접점용량: AC250V/5A,DC30V/5A /접점:1a(Normal Open)
■ 통신사양(Option) : 종류: RS422,RS485 / 통신속도: 4800bps~57,600bps / ID(address):1~127
■ 전송출력(Option) : 전기적 절연: 2Alarm 또는 4Alarm ? 전류: DC4~20mA/600Ω
■ 사용환경 : 보존 온,습도: -20 ~ 70℃/5~95%,동작 온,습도: -5 ~ 60℃/10~90%
■ 소비전류:3.5W(Max)
■ 사용전원:AC85V~264V /DC24V(Option)
■ 절연저항 : FG-INPUT,FG-POWER,POWER-INPUT / 100MG 이상(500VDC)
■ Sensor Power 내장 : DC24V/30mA/±0.5%이내
■ 무게: 약450g

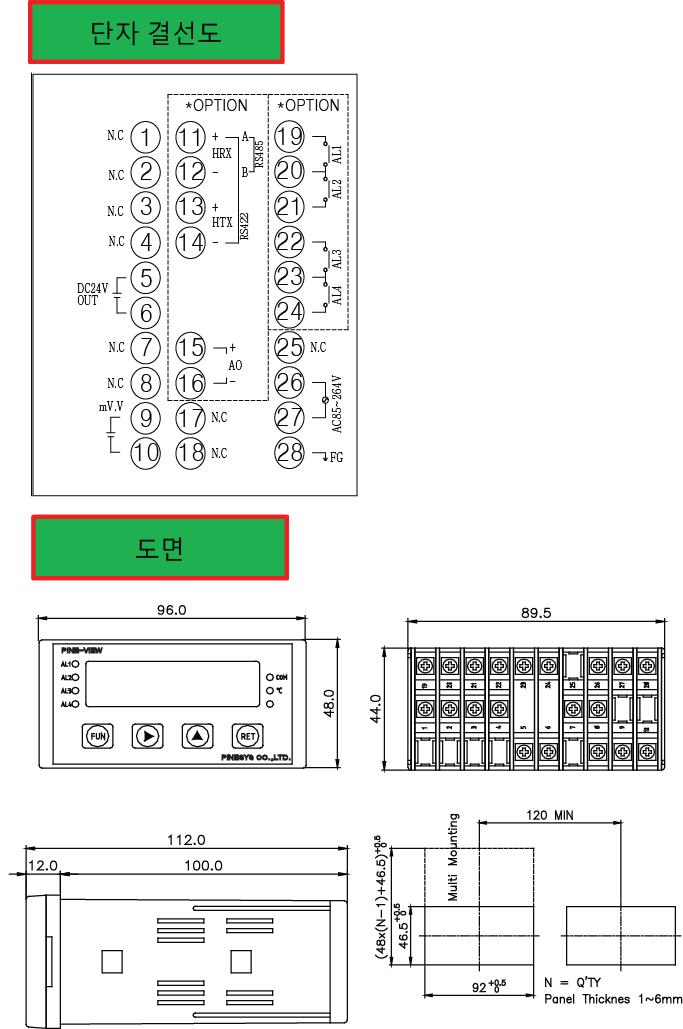

■ 크기(mm):96(W) x 48(H) x 100(D)mm
■ 취부 방법: Panel 취부형
