Electronic Vibration Switch



  제품명 : Electronic Vibration Switch
  모델명 : 685B Series
  제조업체 : IMI
  가격 : 견적가
  결재방법 :
  최소주문량 :
  납기 : 6주
  운송방법 :
  반품여부 : 불가
  담당부서 / 담당자 : 기술영업 /
  연락처 : 032-624-0055

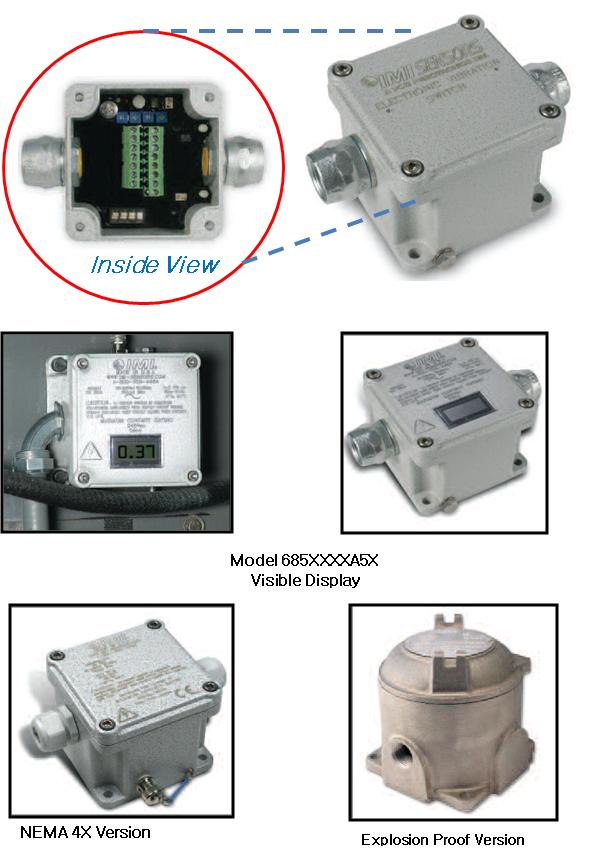

진동스위치(Vibration Switch)는 광범위한 산업설비에 아주 경제적인 비용으로 설비의 진동을 감시할 수 있는 기능을
제공해 줍니다. 진동스위치 적용은 광범위한 산업 설비들에 쉬운 설치 방법으로 적용될 수 있습니다.
대표적인 적용 설비는 Motor, Industrial Fan, Cooler, Cooling Tower, Compressors, Heat Exchanger, Engines, Coal
Crushers, Mill machines 등입니다. 모든 진동스위치는 Hazardous Area에 사용할 수 있는 인증을 지니고 있으며,
다양한 설치 방법(Mounting Method)을 제공하고 있습니다.
Offers two set points with individual alert and alarm relays

■ 기존 진동스위치를 쉽게 교체하여 사용가능

■ 사용자 편의 설치방법 (Universal mounting plates and studs)

■ 적용 환경 (NEMA 4X, IP65 environmental rating)

■ 넓은 온도 사용범위 (Wide temperature range of -40°C to 100°C)

■ 현장 및 원거리 리셋 (Local and remote reset)

■ 설비 기동 시 알람지연 기능 (Start-up delay)

■ 아날로그 출력 기능 (4-20mA analog output

■ 전원을 원하는대로 사용 가승(AC & DC)

■ 방폭형 진동 스위치

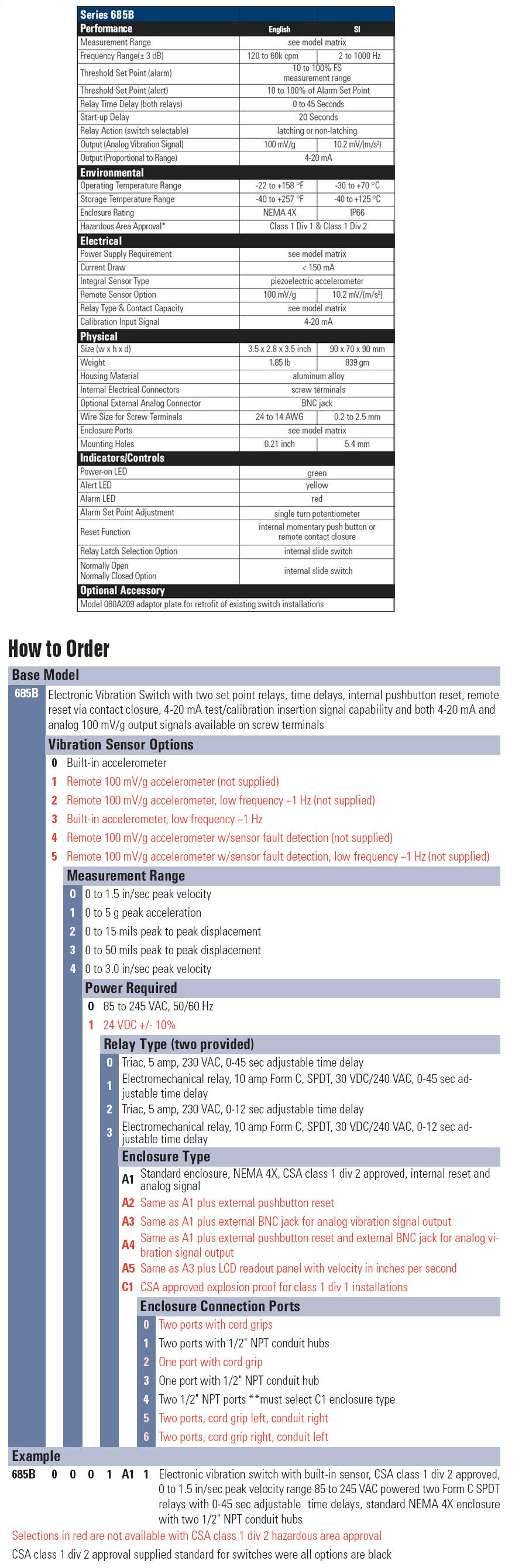

Series 685B

Performance
Measurement Range see model matrix
Frequency Range(± 3 dB) 120 to 60k cpm 2 to 1000 Hz
Threshold Set Point (alarm) 10 to 100% FS
measurement range
Threshold Set Point (alert) 10 to 100% of Alarm Set Point
Relay Time Delay (both relays) 0 to 45 Seconds
Start-up Delay 20 Seconds
Relay Action (switch selectable) latching or non-latching
Output (Analog Vibration Signal) 100 mV/g 10.2 mV/(m/s2)
Output (Proportional to Range) 4-20 mA

Environmental
Operating Temperature Range -22 to +158 °F -30 to +70 °C
Storage Temperature Range -40 to +257 °F -40 to +125 °C
Enclosure Rating NEMA 4X IP66
Hazardous Area Approval* Class 1 Div 1 & Class 1 Div 2

Electrical
Power Supply Requirement see model matrix
Current Draw < 150 mA
Integral Sensor Type piezoelectric accelerometer
Remote Sensor Option 100 mV/g 10.2 mV/(m/s2)
Relay Type & Contact Capacity see model matrix
Calibration Input Signal 4-20 Ma

Physical
Size (w x h x d) 3.5 x 2.8 x 3.5 inch 90 x 70 x 90 mm
Weight 1.85 lb 839 gm
Housing Material aluminum alloy
Internal Electrical Connectors screw terminals
Optional External Analog Connector BNC jack
Wire Size for Screw Terminals 24 to 14 AWG 0.2 to 2.5 mm
Enclosure Ports see model matrix
Mounting Holes 0.21 inch 5.4 mm

Indicators/Controls
Power-on LED green
Alert LED yellow
Alarm LED red
Alarm Set Point Adjustment single turn potentiometer
Reset Function internal momentary push button or
remote contact closure
Relay Latch Selection Option internal slide switch
Normally Open
Normally Closed Option internal slide switch

Optional Accessory

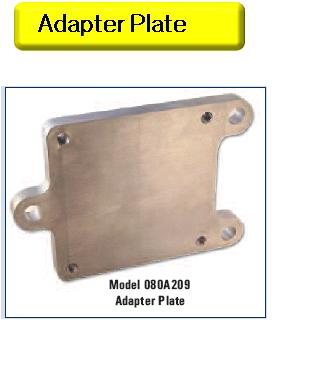

Model 080A209 adaptor plate for retrofit of existing switch installations
