레이다 레벨 PRL-55 Series 원리 레이더 수준 측정기 안테나는 아주 좁은 폭의 마이크로웨이브 펄스를 광속으로 전송한다. 측정 대상 유전체 표면에 닿으면 에너지의 일부가 반사되어 안테나가 이를 감지한다. 펄스의 송신 및 반사 사이의 시간 간격은 측정 대상 유 전체까지의 거리에 비례하고, 따라서 안테나 및 유전체 표면 사이의 거리를 계산할 수 측정할 수 있다.
특징 Radar Level Instrument (26G)는 26GHz 주파수를 전송하도록 사용 - 빔 각도 (최소 5 º), 중앙 집중식 에너지와 강한 antijamming 기능은 크게 거리 측정의 정확성과 신뢰성을 향상 시킬 수가 있다 - 소형 안테나의 크기로 안테나에 대한 먼지 방지 덮개 등 설치 및 보호 장치의 추가가 용이하다 - 좁고 측정하기 어려운 구역이나 작은 탱크의 레벨을 측정하는데 좋은 결과를 얻을 수 있다 - 짧은파장으로 인하여 더 많은 수준의 작은 미립자의 측정 문제에 적합하다 - microprocessor 및 독특한 Echo Discovery의 Echo 가공 기술을 이용하여 Radar Level Instrument로 여러 복잡한 작업 환경에 적용할 수 있다 - pulse mode애서 radar level instrument는 매우 저 전력을 전송하여, 각종 금속 및 비금속 용기에 설치 될 수 있으며, 인체와 환경에 아무런 피해가 없다 응용:액체의 Level측정 측정 범위 :30m 측정 정확도:±3mm 프로세스 연결:1/2”PF 안테나 재질: PTFE 동작 온도:-40~200℃ 동작 압력:0~40bar 사용 주파수:26Ghz (K Band) 신호 출력:4Wire(4~20mA)/RS485

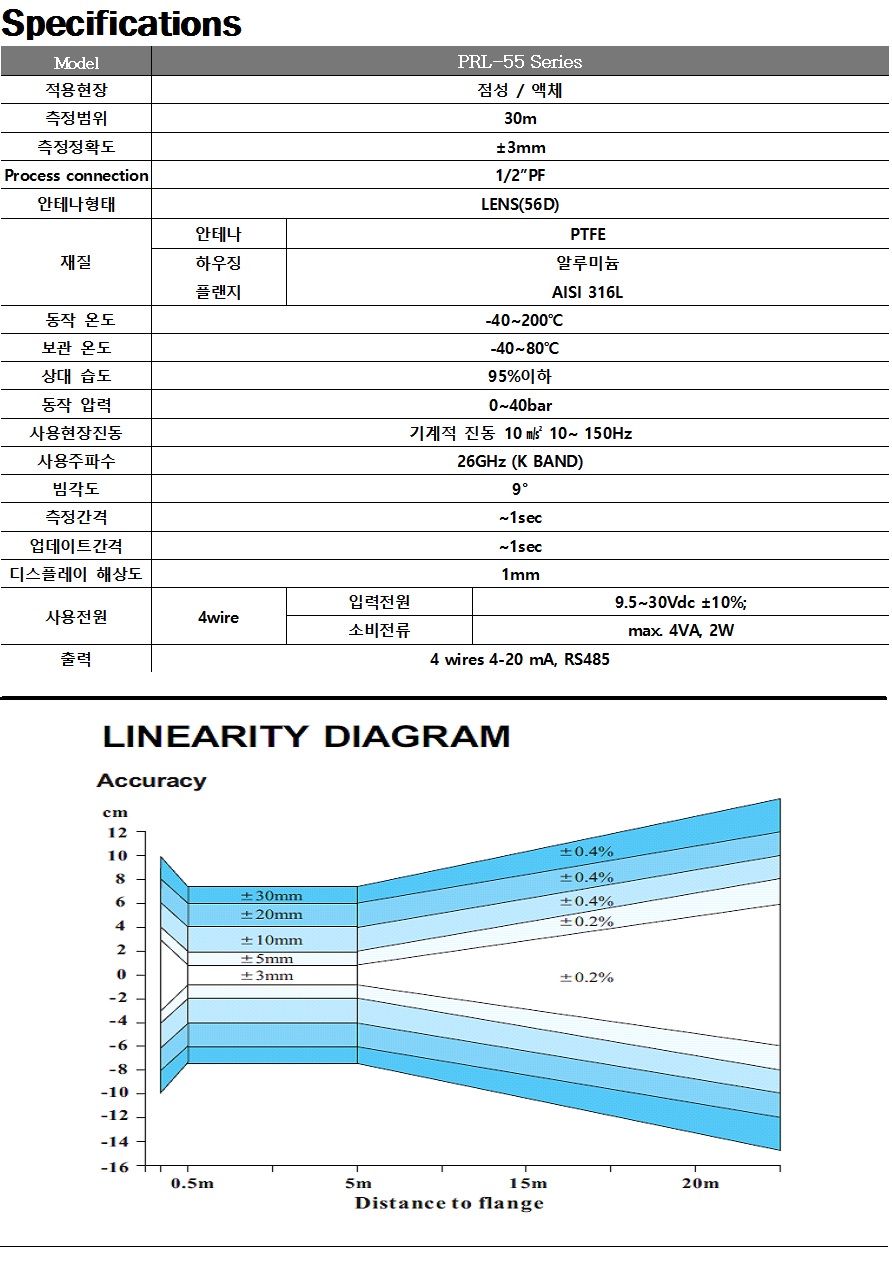

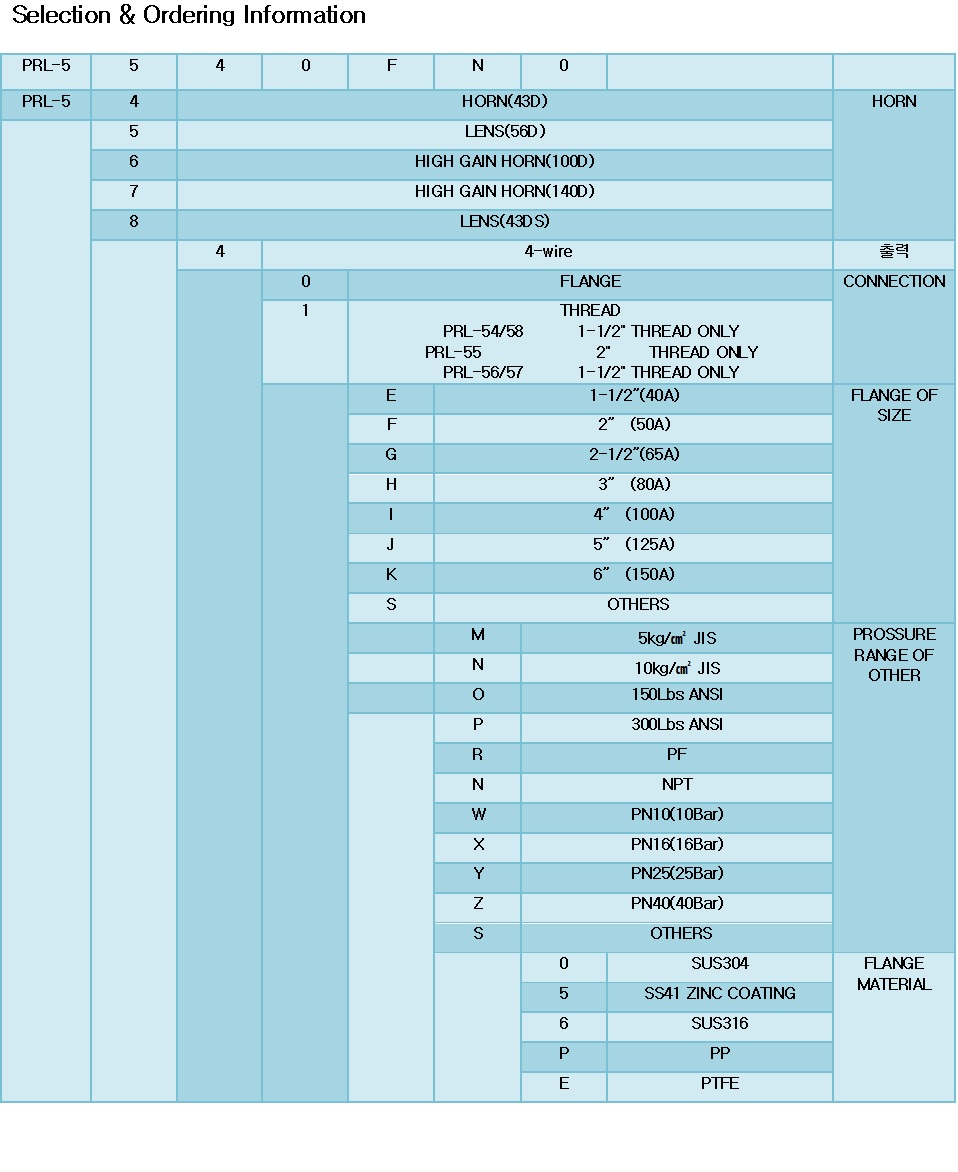

적용현장 점성 / 액체 측정범위 30m 측정정확도 ±3mm Process connection 1/2”PF 안테나형태 LENS(56D) 재질 안테나 PTFE 하우징 알루미늄 플랜지 AISI 316L 동작 온도 -40~200℃ 보관 온도 -40~80℃ 상대 습도 95%이하 동작 압력 0~40bar 사용현장진동 기계적 진동 10㎨ 10~ 150Hz 사용주파수 26GHz (K BAND) 빔각도 9° 측정간격 ~1sec 업데이트간격 ~1sec 디스플레이 해상도 1mm 사용전원 4wire 입력전원 9.5~30Vdc ±10%; 소비전류 max. 4VA, 2W 출력 4 wires 4-20 mA, RS485
