 레이다레벨 |
| |
|
|
|
|
|
| |
|
|
|
| |
제품명 |
: |
레이다레벨 |
| |
모델명 |
: |
PRL-57 |
| |
제조업체 |
: |
PINESYS |
| |
가격 |
: |
견적가 |
| |
결재방법 |
: |
|
| |
최소주문량 |
: |
|
| |
납기 |
: |
5주 |
| |
운송방법 |
: |
|
| |
반품여부 |
: |
불가 |
| |
담당부서 / 담당자 |
: |
기술영업 / |
| |
연락처 |
: |
032-507-8772 |
| |
|
|
|
|
|
|
|
| |
|
|
|
| |
|
|
 |
|
| |
 |
레이다 레벨 PRL-57 Series

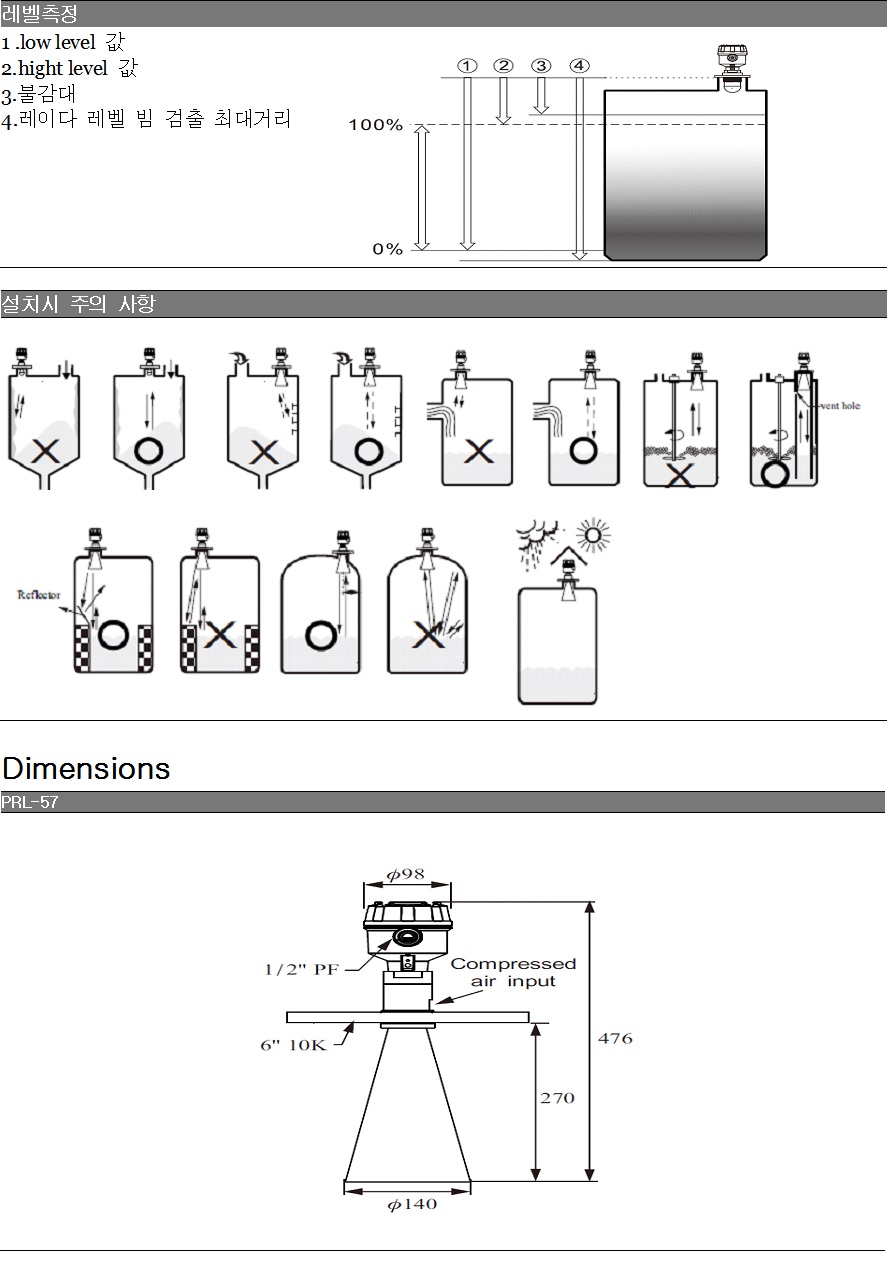

원리
레이더 수준 측정기 안테나는 아주 좁은 폭의 마이크로웨이브 펄스를 광속으로 전송한다.
측정 대상 유전체 표면에
닿으면 에너지의 일부가 반사되어 안테나가 이를 감지한다.
펄스의 송신 및 반사 사이의 시간 간격은 측정 대상 유전체까지의 거리에 비례하고,
따라서 안테나 및 유전체 표면 사이의 거리를 계산할 수 측정할 수 있다.
응용:액체의 Level측정,분체 Level 측정
측정 범위 :분체 50m 액체 70m
측정 정확도:±3mm
프로세스 연결:1/2”PF
안테나 재질:SUS316+PTFE
동작 온도:-40~200℃
동작 압력:0~40bar
사용 주파수:26Ghz (K Band)
신호 출력:4Wire(4~20mA)/RS485
|
 |
특징
Radar Level Instrument (26G)는 26GHz 주파수를 전송하도록 사용
- 빔 각도 (최소 5 º), 중앙 집중식 에너지와 강한 antijamming 기능은 크게 거리 측정의 정확성과 신뢰성을 향상 시킬 수가 있다
- 소형 안테나의 크기로 안테나에 대한 먼지 방지 덮개 등 설치 및 보호 장치의 추가가 용이하다
- 좁고 측정하기 어려운 구역이나 작은 탱크의 레벨을 측정하는데 좋은 결과를 얻을 수 있다
- 짧은파장으로 인하여 더 많은 수준의 작은 미립자의 측정 문제에 적합하다
- microprocessor 및 독특한 Echo Discovery의 Echo 가공 기술을 이용하여 Radar Level Instrument로 여러 복잡한 작업 환경에 적용할 수 있다
- pulse mode애서 radar level instrument는 매우 저 전력을 전송하여, 각종 금속 및 비금속 용기에 설치 될 수 있으며, 인체와 환경에 아무런 피해가 없다
|
 |
적용현장 분체 / 액체
측정범위 50~70m
측정정확도 ±3mm
Process connection 1/2”PF
안테나형태 High Gain Horn(140)
재질 안테나 SUS316 + PTFE
하우징 알루미늄
플랜지 SUS304/ SS41 ZINC COATING/ SUS316/ PP/ PTFE 중 선택L
동작 온도 -40~200℃
보관 온도 -40~80℃
상대 습도 95%이하
동작 압력 0~40bar
사용현장진동 기계적 진동 10㎨ 10~ 150Hz
사용주파수 26GHz (K BAND)
빔각도 9°
측정간격 ~1sec
업데이트간격 ~1sec
디스플레이 해상도 1mm
사용전원 4wire 입력전원 9.5~30Vdc ±10%;
소비전류 max. 4VA, 2W
출력 4 wires 4-20 mA, RS485
|
|
 |
|
|
|
|
|
|
