 압력식 레벨(수위)계 |
| |
|
|
|
|
|
| |
|
|
|
| |
제품명 |
: |
압력식 레벨(수위)계 |
| |
모델명 |
: |
PDL-680-X-DC |
| |
제조업체 |
: |
파인시스 |
| |
가격 |
: |
견적가 |
| |
결재방법 |
: |
|
| |
최소주문량 |
: |
|
| |
납기 |
: |
2주 |
| |
운송방법 |
: |
|
| |
반품여부 |
: |
불가 |
| |
담당부서 / 담당자 |
: |
기술영업 / |
| |
연락처 |
: |
032-507-8772 |
| |
|
|
|
|
|
|
|
| |
|
|
|
| |
|
|
 |
|
| |
 |
액위의 변화에 따른 압력값이 프로브의 끝단에 장착된 압전소자가 감지하여
그 감지된 신호를 전류 신호인 DC 4 ~ 20mA로 변환 하여 출력을 내주어서 레벨을 조절
및 지시 할 수 있도록 동작함 |
 |
(1) 전파장애, 써지전압 등에 보호를 위해Filter 내장
(2) 4~20mA 출력 ,Local Display 4digits,7segment LED
(2) 오염물이나 수위변화에 직선성이 탁월하다.
(3) 본체와 케이블의 직접 융착접속으로 누수를 완벽히 차단한다.
(4) 확산형 반도체 압력소자의 고정밀성을 바탕으로 정밀한 수위측정이 가능하다.
(5) 증폭기가 내장되었으며, 검출부는 2선식으로 전류출력이 가능하다.
(6) 세형 수위계로 우물과 같은 땅속의 협소한 곳도 수위측정이 가능하다.
○ 적용분야
(1) 지표수, 지하수, 하수, 정수사업소, 댐 등
(2) 약품탱크, 우물 및 취수맨홀 등 |
 |

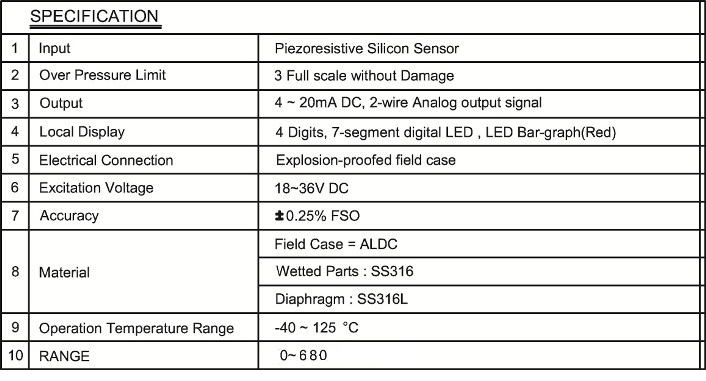

◆ TECHINCAL DATA
1) Input
-. Measuring Principle : Piezoresistive Silicon Sensor
-. Range : 0 ~10m,20m,30m, 50m, 60m, 70m
Note) Other ranges are available on request.
-. Over Pressure Limit : 3.0 × Full scale without damage
-. Unit for process value
-. Electrical Connection Field case
-. Conduit Connection 1/2"PT, female
2) Output
-. 4~20mA Analog output signal
-. Local Display 4 Digits, 7-segment digital LED
-. LED Bar-graph(Red)
-. Unit for process value
-. Electrical Connection Field case
-. Conduit Connection 1/2"PT, female
-. Switch Out Put(relay) : AC 230V 0.5A/DC30V 2A
3) Electrical Specifications
-. Excitation Voltage 10~36V DC
-. Supply Current Max. 0.15A
-. Signal Current Limited Max. 23.0mA
-. Load Limitation Max. 750ohm
4) Peformance Specifications
-. Accuracy ±0.25% FSO, ±0.5% FSO for sealed diaphragm
-. Non-linearity ±0.100% FSO typical
-. Repeatability ±0.015% FSO typical
-. Pressure Hysteresis ±0.010% FSO typical
-. Long Term Stability ±0.3% FSO over 6 months
-. Operating Termperature -40~125℃
-. Temperature Compensated 0~82℃
-. Thermal Sensitivity Shift ±0.2% FSO typical
-. Thermal Zero Shift ±0.2% FSO typical
5) Physical Specifications
-. Process Connection Thread Type : PT, NPT, PF
-. Thread Size : 1/4", 3/8", 1/2"
-. Flange Type : JIS, ANSI, DIN(Flate or "I" flange)
-. Process Media Gases & liquids compatible with stainless steel 316
-. Materials Case : ALDC
-. Diaphragm : Stainless steel 316L
-. Wetted parts : Stainless steel 316
Note) Sealed diaphragm available on request
-. Enclosure Rating IP65
-. Explosion protection Ex d IIC T6 |
|
 |
|
|
|
|
|
