GIS 상시 부분방전 진단



  제품명 : GIS 상시 부분방전 진단
  모델명 : AMoS 4.0
  제조업체 : PSD
  가격 : 견적가
  결재방법 :
  최소주문량 :
  납기 :
  운송방법 :
  반품여부 : 불가
  담당부서 / 담당자 : 기술영업부 / 공석범
  연락처 : 032-507-8771




-.부분방전이란 고전압 절연물의 공극 내부에서 발생하는 작은 Spark로서 공극을 통과하면서 정전용량 전압이 형성되어 발생합니다.
-.부분방전은 절연부에서 발생하는 국부적인 단락현상에 기인하는 고장 현상입니다. 이는 성능저하를 유도하고 성능이 저하되었을 때 동반되기도 합니다.
-.부분방전은 절연손상이 발생하는 곳에서 정확히 발견 됩니다.
-.부분방전은 AC전압에서 발생하며 적절한 측정전압은 4kV 이상입니다.
-.부분방전은 전자파를 발생하게 되며, 이때 발생되는 전자파 (부분방전량) 를 검출하여 폐쇄배전반의 이상상태를 진단합니다.

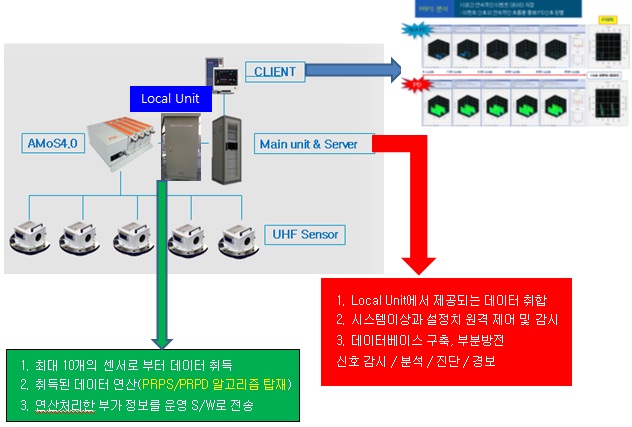

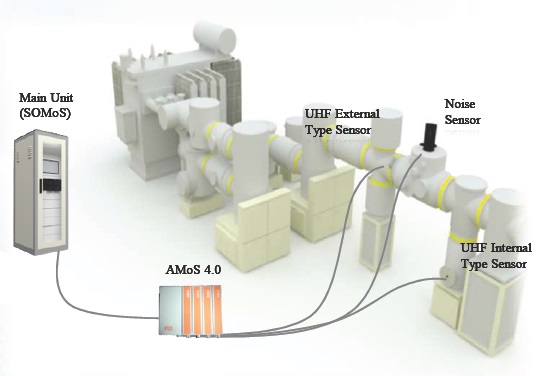

-.가스 절연 개폐장치 (GIS) 내부 절연 이상 시 발생되는 부분방전의 초광대역 전자파 신호를 고감도 UHF 센서로 측정하여 GIS의 건전성을 활선 상태에서 On-Line으로 감시 및 진단하는 시스템입니다.
• GIS 내부의 부분방전을 측정하는 고감도 센서
• 완벽한 노이즈 제거 (4 Step Noise Elimination Solution)

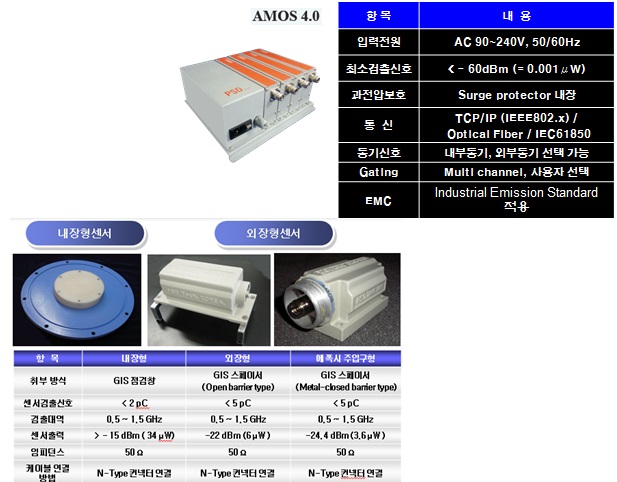

• 고성능 Data Acquisition Unit (AMoS 4.0)

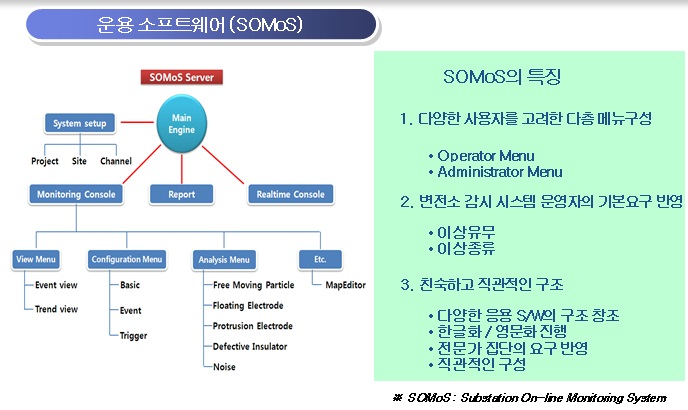

• 사용자를 고려한 Software 설계 (SOMoS 2.0)
• 강력한 Web 기반의 무한 확장 System
• 센서 설계기술---- 제작사, 전압, GIS 구조별로 다양한 센서 설계 능력.제품 보유
• PD 측정기술-----국내 최초!! 1pC이하 측정 가능! , 측정Cell제작
• 센서 배치기술----구조별 신호 감쇄에 따른 센서배치 기술 보유
• 필터 설계기술----RF Signal Processing 기술
• DSP설계기술----초고속 신호처리 및 다채널 기술 (Dual DSP 600MHz)
• 분석 Software---다양한 분석 기능 탑재, N/N을 이용한 패턴분석 및 인식기술
